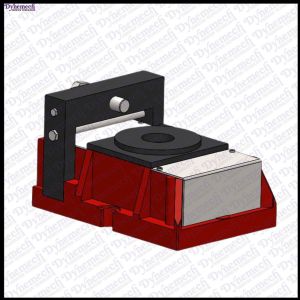

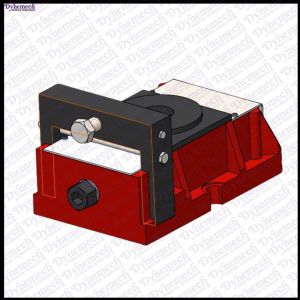

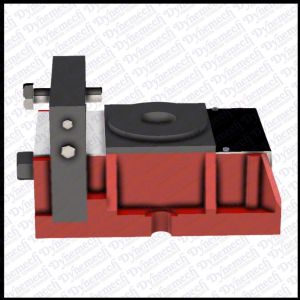

dynemech lateral adjuster precision levelling mount

Dynemech Precision Levelling Mounts Series VHS-LA-V series mounts provides precision levelling to the machine. The levelling is possible even after grouting the outer body of this mount. A slight horizontal alignment of long bedded machines is possible using this mount.

Length:170(mm) To 350(mm)

Width:108(mm) To 230(mm)

Height:60(mm) To 138(mm)

Load Capacity: 1000 Kg/pc To 12000 Kg/pc

4 Nos Weight ( Kg.): 216 kg

Material: Cast Iron & Sheet Metal

Colour: Red/Dark Grey

4 Nos Box Size: 13"x8"x7

 4 Nos of Boxes: 4

Delivery Time: 15 To 20 Days

Production Capacity: 50 To 60 set per month

Surface Finishing: Painted

4 Nos Box Size: 13"x8"x7

4 Nos of Boxes: 1

L1(mm): 91 To 180

 B(mm): 108 To 230

D(mm): 75 To 145

h(mm): 5 To 10

  f(mm): 17 To 37

 G: M12 To M36

a(mm): 12 To 35

 SW1: 19 To 32

 SW2: 10 To 18

e1: 12.7 To 28.0

e2: 26 To 46

Total height with lateral adjuster H1(mm): 100 To 185

 Lateral Adjuster Bolt Size(SW3): M16 To M20

Note- GST and Freight Charges are not included.
